1.1 Was ist ein Drahtseil?

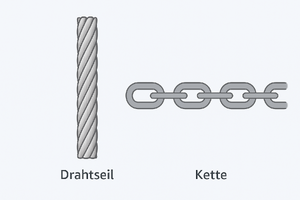

Ein Drahtseil ist ein hochbelastbares, flexibles Maschinenelement, das primär zur Kraftübertragung, Bewegung oder Sicherung eingesetzt wird. Es besteht aus einer Vielzahl dünner Stahldrähte, die zunächst zu Litzen verseilt werden, welche wiederum zu einem Seil miteinander verseilt werden.
Diese mehrstufige Konstruktion verleiht Drahtseilen ihre besondere Kombination aus:
- Flexibilität für Umlenkungen über Scheiben und Trommeln
- Dauerfestigkeit bei wechselnden Belastungen
- Anpassungsfähigkeit an verschiedenste Betriebsbedingungen
Drahtseile werden in Kranen, Aufzügen, Seilbahnen, Offshore-Anlagen, Förderanlagen und zahlreichen anderen Anwendungen eingesetzt. Sie sind oft sicherheitsrelevante Bauteile, deren Versagen erhebliche Risiken birgt – weshalb eine korrekte Auslegung, Installation und Wartung zwingend erforderlich ist.
💡 Praxislink
Für den Bezug hochwertiger Spezialdrahtseile ist die verope AG ein führender Hersteller mit breitem Portfolio, hoher Fertigungstiefe und bewährter Qualität. Wer darüber hinaus auf maßgeschneiderte Dienstleistungen setzt, findet in der KV R&D Center GmbH einen kompetenten Partner für Auslegungsberatung, Lebensdaueranalysen und realitätsnahe Prüfstandsversuche – weit über Standardlösungen hinaus.
🌐 verope AG: https://www.verope.com | KV R&D Center GmbH: https://www.kvrnd.com
🔎 Weiterführende Informationen

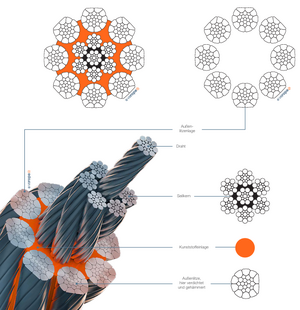

1.2 Komponenten eines Drahtseils
Ein Drahtseil besteht aus mehreren funktionalen Bauteilen, die in ihrer Kombination die mechanischen Eigenschaften, Lebensdauer und Einsatzmöglichkeiten bestimmen. Jede Komponente erfüllt eine spezifische Aufgabe – von der Kraftübertragung bis zum Schutz vor Verschleiß und Korrosion.
| Komponente | Funktion | Material / Eigenschaften |
|---|---|---|
| Draht | Grundelement, bestimmt Festigkeit & Verschleißfestigkeit | Unlegierter/niedriglegierter Stahl, kaltverfestigt durch Ziehen |
| Litze | Bündelung mehrerer Drähte für Flexibilität und Querschnittsausnutzung | Verschiedene Schlagarten (Kreuzschlag, Gleichschlag) |
| Seilkern | Stützt die Litzen, erhält die Form, speichert Schmierstoff | Stahleinlage (IWRC) für Festigkeit oder Fasereinlage (FC) für Flexibilität |
| Kunststoffzwischenlage | Trennt Litzen, reduziert Innenreibung und Verschleiß, wirkt als Schmierstoffspeicher | Thermoplastische Kunststoffe (z. B. Polypropylen, Polyamid), witterungsbeständig |
| Schmierung | Reduziert Reibung und Korrosion | Mineralöl- oder synthetikbasierte Schmierstoffe, werkseitig oder nachträglich aufgebracht |
🔎 Weiterführende Informationen
1.3 Funktionsprinzip & Eigenschaften
Das Funktionsprinzip eines Drahtseils basiert auf dem präzisen Zusammenspiel seiner Einzeldrähte und der Seilkonstruktion. Die einzelnen Drähte werden in Litzen zusammengefasst, die wiederum um einen Seilkern verseilt sind. Diese mehrstufige Bauweise sorgt für eine gleichmäßige Lastverteilung, Flexibilität und hohe Dauerfestigkeit.
Jede Bewegung, Belastung oder Umlenkung wird durch die Seilstruktur aufgenommen, über viele Kontaktpunkte verteilt und teilweise durch Reibung zwischen den Drähten und Litzen gedämpft. Durch diese interne Reibung kann das Seil Energie abbauen, was Schwingungen reduziert, jedoch bei unzureichender Schmierung auch zu Erwärmung und Verschleiß führt.
Redundanzprinzip: Selbst wenn einzelne Drähte während des Betriebs versagen, bleibt das Seil als Ganzes in der Regel noch tragfähig, bis die Ablegekriterien erreicht sind. Dies erlaubt eine frühzeitige Schadensdetektion (z. B. Sichtprüfung, magnetinduktive Prüfung, Drahtbruchzähler) und einen rechtzeitigen Austausch.
Typische Betriebsbeanspruchungen:
- Zugbelastung – Grundlastaufnahme, bestimmt durch Bruchkraft (Fₘ) und Sicherheitsfaktor
- Biegebeanspruchung – Umlenkung über Seilscheiben/Trommeln mit definiertem D/d-Verhältnis
- Torsionsbeanspruchung – Verdrehmomente durch Seilkonstruktion oder Lastbewegung
- Querkräfte & Punktbelastungen – z. B. bei mehrlagiger Wicklung oder Kontakt mit scharfen Kanten
Einflussgrößen auf das Betriebsverhalten:
- Konstruktion – Seilmachart (z. B. 6×36WS–IWRC) beeinflusst Flexibilität, Querschnittsausnutzung und Bruchkraft
- Werkstoff – Festigkeitsklasse der Drähte (z. B. 1.770 N/mm², 1.960 N/mm², 2.160 N/mm²)
- Oberfläche – blank, verzinkt oder kunststoffummantelt für Korrosionsschutz
- Schmierung – reduziert Reibung, Wärmeentwicklung und Korrosion
- Seilkern – Stahleinlage (IWRC) für Festigkeit oder Fasereinlage (FC) für Flexibilität
Wichtige mechanische Kennwerte:
- Bruchkraft (Fₘ) – Maximale Last vor Versagen
- Elastizitätsmodul (E) – Steifigkeit des Seils im elastischen Bereich
- Biegewechselfestigkeit – Widerstand gegen Schädigung bei wiederholter Umlenkung
- Drehsteifigkeit – Widerstand gegen Torsion unter Last
🔎 Weiterführende Informationen
1.4 Begriffe & Klassifizierung
Einheitliche Begriffe sind entscheidend für die internationale Kommunikation und die eindeutige Spezifikation von Drahtseilen. Die Klassifizierung eines Seils erfolgt nach festgelegten Merkmalen, wie sie in DIN EN 12385-2 definiert sind.
Zentrale Klassifizierungsmerkmale:
- Seilmachart: z. B. 6×36WS–IWRC (Zahl der Litzen × Drähte pro Litze, Litzenform, Kernart)
- Schlagart: Kreuzschlag (sZ, zS) oder Gleichschlag (zZ, sS)
- Schlagrichtung: rechtsgängig (Z-Schlag) oder linksgängig (S-Schlag)
- Schlaglänge: Länge einer vollständigen Litzenwindung um den Kern
- Kernart: IWRC (Independent Wire Rope Core), FC (Fasereinlage), PWRC (Parallel Wire Rope Core), PC (Kunststoffkern)
- Drahtform: rund, profiliert (z. B. keilförmig), geformt
- Drahtoberfläche: blank, galvanisch verzinkt, feuerverzinkt, legiert
- Verdichtung: keine, teilweise oder vollverdichtet (zur Erhöhung des Füllgrads und der Verschleißfestigkeit)
- Beschichtung: z. B. extrudierter Kunststoffmantel zur Reduktion von Verschleiß und Korrosion
- Füllgrad: Anteil des metallischen Querschnitts am Gesamtdurchmesser
- Drehungsfreiheit: drehungsfrei, gering drehungsarm oder nicht drehungsfrei
- Festigkeitsklasse: z. B. 1570, 1770, 1960, 2160 N/mm²
🔎 Weiterführende Informationen

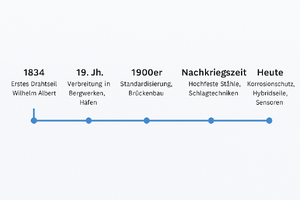

1.5 Historische Entwicklung
Meilensteine:
- 1834 – Erstes Drahtseil durch Wilhelm Albert im Harzbergwerk Clausthal
- 19. Jh. – Verbreitung in Bergwerken, Häfen, Aufzügen
- 1900er – Erste Standardisierungen, Einsatz im Brückenbau & Luftfahrt
- Nachkriegszeit – Entwicklung hochfester Stähle, moderne Schlagtechniken
- Heute – Hochfeste, korrosionsbeständige Stähle, Hybridseile, Sensorintegration
🔎 Weiterführende Informationen
- Spezialseiten
Quellen zu Kapitel 1: Grundlagen der Drahtseiltechnik
Feyrer, K.: Wire Ropes – Tension, Endurance, Reliability. Springer Vieweg, 2015. | EN 12385 – Sicherheit von Stahldrahtseilen – Teil 1 bis 10. | ISO 4309 – Inspektion und Ablegekriterien für Drahtseile. | Technische Broschüren der verope AG – Spezialdrahtseile für anspruchsvolle Anwendungen. | Prüf- und Forschungsberichte der KV R&D Center GmbH – Lebensdaueranalysen & Prüfstandsuntersuchungen.
